Светодиодные дисплеи: технологии LED, разновидности

Светодиодные дисплеи — это один из самых действенных инструментов для передачи визуальной информации. Они широко используются в организации мероприятий, городском дизайне и других сферах.

В чём суть светодиодных дисплеев?

LED-экран — это инновационное средство визуализации информации с высокой яркостью и точной цветопередачей. Каждый пиксель формируется светоизлучающими диодами (LED). В отличие от жидкокристаллических экранов, где свет регулируется через жидкие кристаллы, здесь свет генерируется через светодиоды.

Светодиоды — полупроводниковые элементы, излучающие свет при прохождении через них электрического тока. Контроллер управляет работой светодиодов. Получая данные от внешнего источника, он передает их светодиодам для отображения контента.

Это обеспечивает более высокую яркость, контрастность и широкий угол обзора. В совокупности все эти критерии влияют на энергоэффективность и долговечность устройства.

Технология размещения светодиодов

DIP (Direct In-line Package) — это первая в мире технология размещения светодиодов. В экранах с DIP-технологией светодиоды красного, зелёного и синего цветов устанавливаются на плату в отдельных корпусах. Каждый пиксель формируется из нескольких светодиодов, расположенных рядом. Расстояние между пикселями большое, что делает их подходящими для уличного использования. Сейчас этот тип светодиодов используется в наружной рекламе, световых табло, устройствах индикации и городских украшениях.

SMD (Surface Mounted Devices) — это самая распространенная технология размещения светодиодов. В ней три разных по цвету светодиода объединяются в одном корпусе (RGB 3-in-1). Это позволяет уменьшить шаг пикселя и улучшить качество изображения. Размеры светодиодов, не превышающие нескольких миллиметров, делают их незаметными для глаза на небольших расстояниях. В экранах с технологией SMD расстояние между пикселями достигает 1,5 мм и менее, что обеспечивает более высокое разрешение, чем в технологии DIP.

COB (Chip On Board) — это технология монтажа, при которой светодиоды размещаются непосредственно на плате, последовательно соединенные под общим слоем люминофора. Это обеспечивает высокую яркость и уменьшает рассеивание света. А компактные модули идеальны для использования в ограниченном пространстве. Недостатком является то, что при выходе из строя одной микросхемы модуль необходимо отправлять на завод производителя. Это может занять от 1 до 3 месяцев. Поэтому необходимо предусмотреть дополнительные запасы.

Тип конструкции

Светодиодные модули — это отдельные компоненты для создания светодиодных экранов произвольной формы. Они представляют собой основу с установленными светодиодами и элементами для их питания и управления. Модули выпускаются в различных размерах, что позволяет легко комбинировать их. Гибкие модули позволяют создавать светодиодные дисплеи сложной формы.

Преимущества модульных решений: невысокая стоимость, удобство транспортировки и установки, простота обслуживания и ремонта. Замена одного модуля не требует замены всего экрана.

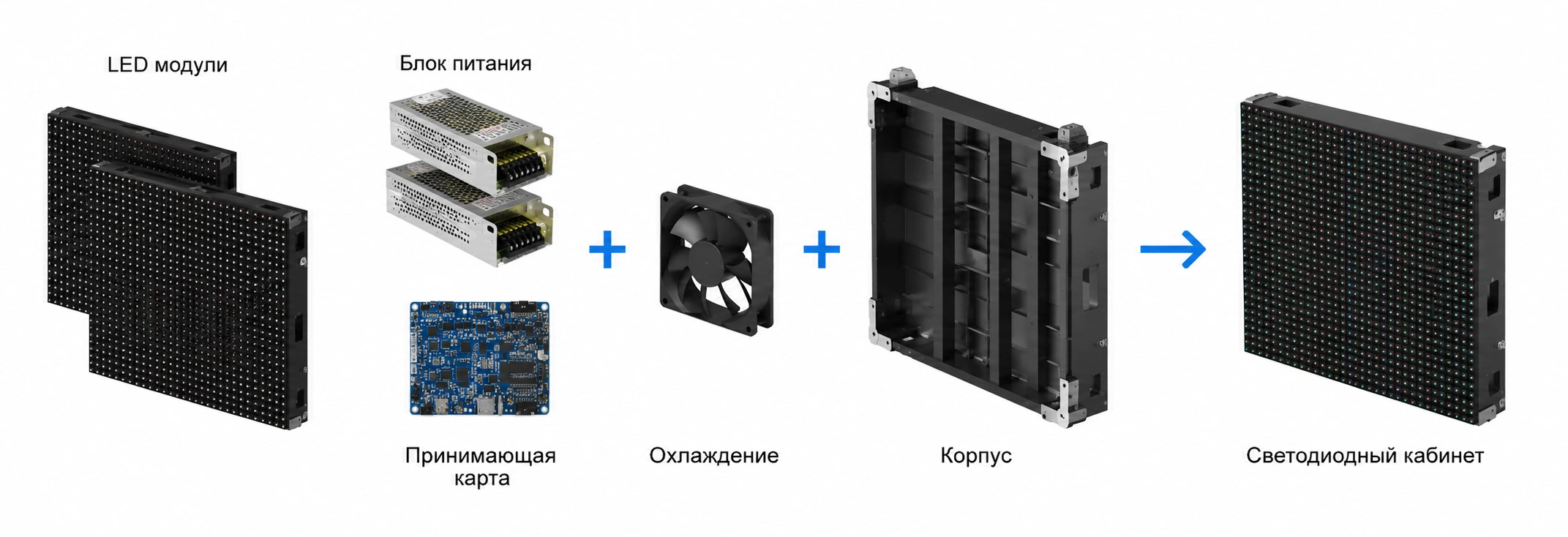

Кабинеты — это предварительно собранные секции экрана, представляющие собой специализированный корпус для защиты основных технических элементов. Модули встраиваются в отдельные ячейки внутри кабинета и соединяются с помощью шлейфа. Кабинеты оснащены замками для быстрого и точного соединения, создания экранов различных размеров.

Кабинеты для светодиодных экранов упрощают монтаж и управление, а также обеспечивают защиту от дождя, снега, пыли и других внешних воздействий при наружной установке. Часто включают системы охлаждения или вентиляции для предотвращения перегрева компонентов. Эффективное отведение тепла важно для долговечности и надёжности светодиодных экранов.

Формат обслуживания

Использование метода обслуживания с фронтальной стороны позволяет значительно уменьшить толщину конструкции светодиодного экрана, что способствует экономии пространства. Замена отдельных элементов LED-экрана может производиться с лицевой стороны, что упрощает обслуживание и ремонт дисплеев, установленных в труднодоступных местах.

В традиционном подходе доступ к экрану осуществляется только с задней стороны, что требует наличия технического «коридора» между фасадом и дисплеем. Каждый кабинет имеет крышку на задней стороне для обслуживания и замены элементов экрана. Основным преимуществом тылового обслуживания является его низкая стоимость, что делает его подходящим для масштабных сценариев установки. Однако у этого решения есть и недостатки, такие как большие размеры и вес всей конструкции, а также более сложный проект и затраты на материалы.

Способ монтажа

Для использования внутри помещений (Indoor) — Обладают широкими углами обзора и высоким разрешением. Светодиодные дисплеи незаменимы в торговых центрах, выставочных залах и фойе для демонстрации рекламы и брендирования. Также они подходят для лекционных залов и библиотек для обучения и показа цифрового образовательного контента. В театрах, кинозалах и музеях экраны создают уникальную атмосферу и помогают погрузиться в происходящее.

Для использования на открытом воздухе (Outdoor) — Эти дисплеи имеют влаго- и пылезащиту, а также способны работать в широком диапазоне температур и при прямом солнечном свете. В них используются яркие светодиоды, которые обеспечивают чёткое изображение даже при ярком солнце. Благодаря своей конструкции, такие светодиодные дисплеи отличаются долговечностью и надёжностью в эксплуатации.

Основные критерии выбора

Размер пикселя чем меньше, тем выше разрешение экрана. Использование пикселей меньшего размера улучшает качество изображения, делая его более чётким и детализированным.
Для экранов, просматриваемых с большого расстояния, можно использовать пиксели большего размера. Важно учитывать дистанцию, с которой изображение выглядит чётким. Для расчёта дистанции используется формула: X мм (размер пикселя) * 2 = минимальное расстояние до экрана. Например, для экрана с размером пикселя 3 мм оптимальное расстояние просмотра составляет 6 метров.

Яркость имеет важное значение для читабельности изображения, особенно на улице. Для наружных экранов требуется яркость не менее 5000 нит для чёткого отображения контента даже при солнечном свете. В помещениях, где уровень освещения контролируется, рекомендуется использовать яркость не менее 450 нит. Это необходимо во избежание дискомфорта для пользователей и обеспечить правильное восприятие информации.
Важно отметить, что чрезмерная яркость экранов в помещении может привести к избыточному потреблению энергии, поэтому выбор оптимального уровня яркости является важным аспектом. Датчик освещённости автоматически регулирует яркость в зависимости от условий окружающей среды.

Степень защиты экрана от пыли и влаги определяется классом IP. Для наружных LED-экранов важен высокий класс защиты. Например IP65 и выше, для предотвращения повреждений от дождя, снега и пыли. Это гарантирует длительную работу устройств в различных погодных условиях, повышая их надёжность и срок службы.
Первая цифра в IP-рейтинге указывает на уровень защиты от твёрдых предметов и пыли, вторая — от воды. Высокие значения обеих цифр говорят о способности экрана выдержать прямой контакт с водой и попадание пыли. Что важно при использовании на открытом воздухе.
